Când consumul tău de energie crește sau când dorești să atingi independența energetică, extinderea sistemului fotovoltaic existent devine o soluție inteligentă și rentabilă.
Această investiție îți permite să profiți de infrastructura deja instalată, reducând costurile comparativ cu instalarea de panouri solare pentru casă de la zero. Pentru investitorii casnici și industriali, deopotrivă, extinderea oferă flexibilitatea de a adapta producția de energie la nevoile în continuă schimbare, asigurând în același timp o amortizare rapidă a investiției prin economiile generate la factura de electricitate.
Hai să vedem ce presupune mai exact acest proces.
Rezumat
Extinderea unui sistem fotovoltaic presupune evaluarea tehnică a instalației existente și adăugarea de panouri compatibile, cu verificarea invertorului, a structurii de montaj și a posibilității de integrare a stocării energiei, pentru a crește producția și independența energetică.
Schema de legare a panourilor în serie, paralel sau mixt influențează direct eficiența și siguranța sistemului extins, alegerea fiind determinată de specificațiile invertorului, condițiile de umbrire și parametrii electrici ai panourilor vechi și noi.
Rentabilitatea extinderii depinde de calculul corect al necesarului, de costurile inițiale și de respectarea pașilor tehnici și legali, beneficiile reflectându-se în reducerea facturilor, amortizare în câțiva ani și obținerea unui sistem durabil, sigur și ușor de monitorizat pe termen lung.
Extinderea unui sistem fotovoltaic implică adăugarea de componente noi la instalația existentă pentru a crește capacitatea de producție a energiei. Acest proces necesită o evaluare tehnică detaliată a sistemului actual pentru a determina compatibilitatea și capacitatea de integrare a noilor elemente, inclusiv alegerea unui serviciu de montaj și instalare a panourilor fotovoltaice, realizat de electricieni autorizați în acest domeniu.
Componentele principale implicate în extindere includ panourile fotovoltaice suplimentare, care trebuie să aibă caracteristici tehnice similare cu cele existente pentru a asigura performanțe ridicate. Invertorul existent trebuie evaluat pentru a determina dacă poate suporta puterea adițională sau dacă este necesară înlocuirea cu unul mai puternic, având în vedere schema de legare optimă la invertor.
Atenție! În cazul în care dorești să adaugi și un sistem de stocare, va fi nevoie de un invertor hibrid compatibil cu acumulatorii aleși.
Momentul potrivit pentru această investiție apare îm mai multe situații:
atunci când observi că energia produsă nu mai acoperă consumul;
când dorești să adaugi funcționalitatea de stocare a energiei;
când panourile existente încep să prezinte semne de degradare.
De asemenea, schimbările în structura consumului, cum ar fi achiziționarea unui vehicul electric sau extinderea spațiului locativ, justifică o extindere a sistemului.
Procesul de extindere poate include două scenarii principale:
adăugarea de panouri la invertorul existent;
instalarea unui sistem paralel cu invertor separat.
Prima opțiune este mai economică, dar va fi limitată de capacitatea invertorului actual. A doua opțiune oferă mai multă flexibilitate și permite integrarea unor tehnologii noi, cum ar fi sistemele de stocare hibride. Pentru a înțelege mai bine cum se realizează instalarea și conectarea panourilor fotovoltaice de puteri diferite, este esențial să apelezi la specialiști în domeniul energiei fotovoltaice.
Beneficiile extinderii sistemului fotovoltaic includ:
reducerea suplimentară a facturilor la energie,
creșterea gradului de independență energetică
atingerea mai rapidă a obiectivelor de sustenabilitate, mai ales în cazul întreprinderilor care au astfel de misiuni sau obligații legale.
Pentru întreprinderi, extinderea sistemului fotovoltaic reprezintă un pas concret către neutralitatea carbonică și poate îmbunătăți imaginea corporativă în fața partenerilor și clienților.
Schema de legare a panourilor fotovoltaice pentru extindere
Proiectarea corectă a schemei de legare reprezintă fundamentul unei extinderi reușite. Alegerea între conectarea panourilor fotovoltaice în serie sau paralel depinde de specificațiile tehnice ale invertorului și de condițiile specifice ale instalației tale.
Conectarea în serie presupune legarea panourilor unul după altul, creând un șir în care tensiunea se adună, iar curentul rămâne constant.
Această metodă este eficientă când panourile sunt identice și nu sunt afectate de umbrire diferențiată.
Avantajul principal constă în reducerea pierderilor de curent și în simplificarea cablajului, ceea ce diminuează costurile de instalare.
Conectarea în paralel implică legarea tuturor polilor pozitivi împreună și a celor negativi împreună, rezultând o creștere a curentului total, în timp ce tensiunea rămâne constantă. Această configurație este preferabilă când panourile pot fi afectate de umbrire parțială sau când există mici diferențe între caracteristicile tehnice ale panourilor vechi și noi.
Pentru determinarea schemei potrivite, trebuie să consulți specificațiile invertorului privind tensiunea maximă de intrare și curentul maxim acceptat. De asemenea, trebuie să iei în calcul lungimea cablurilor și pierderile asociate, orientarea și înclinația panourilor, precum și posibilitatea umbririi diferențiate pe parcursul zilei.
În practică, multe sisteme extinse folosesc o combinație de conexiuni serie-paralel, creând mai multe șiruri de panouri conectate în serie, care sunt apoi conectate în paralel la invertor. Această abordare oferă echilibrul între eficiență și flexibilitate, permițând adaptarea la specificul fiecărei instalații.

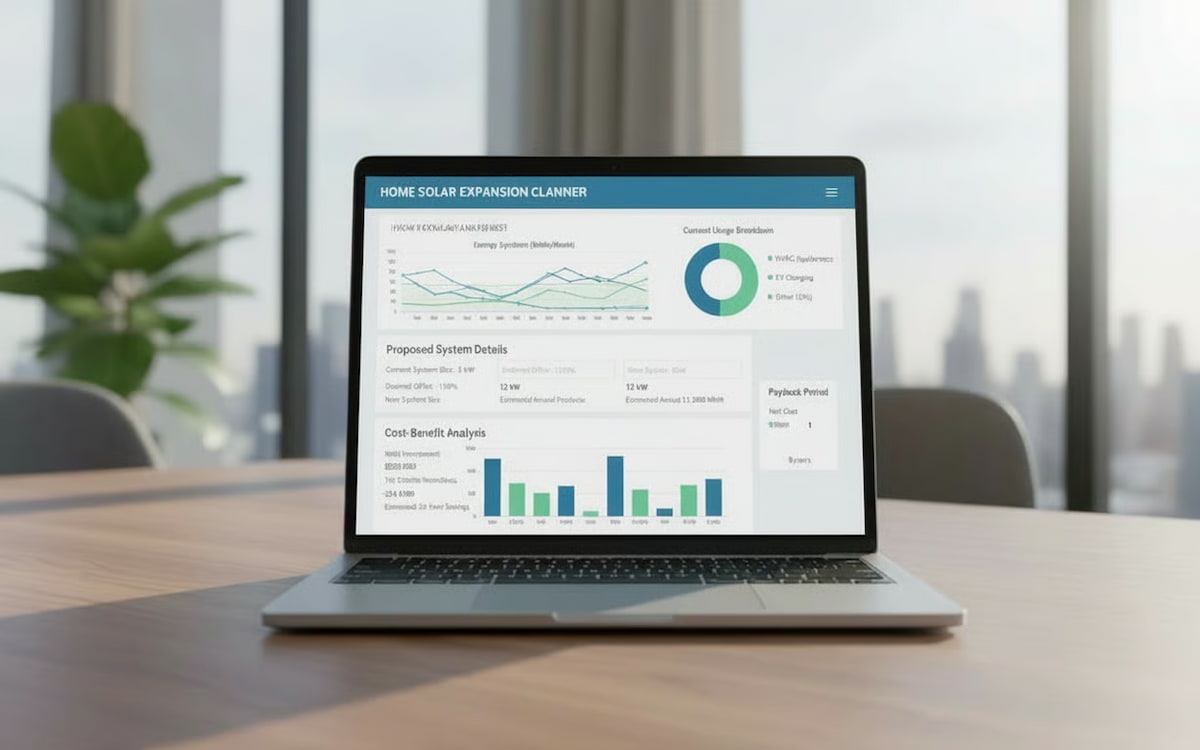

Cum folosești un calculator de panouri solare pentru extinderea sistemului fotovoltaic?
Calculatorul de panouri solare este instrumentul esențial pentru dimensionarea corectă a extinderii sistemului tău fotovoltaic. Această unealtă te ajută să determini cu precizie numărul și puterea panourilor necesare pentru a acoperi consumul energetic suplimentar.
Pentru a utiliza eficient calculatorul poți urma mai mulți pași.
Începi prin introducerea datelor despre consumul tău actual și cel proiectat.
Analizezi facturile de electricitate din ultimele 12 luni pentru a identifica tendințele sezoniere și creșterea consumului.
Calculatorul va lua în considerare iradierea solară specifică zonei tale geografice și va estima producția de energie a panourilor în diferite condiții meteorologice.
Următorul pas implică introducerea specificațiilor tehnice ale sistemului existent: puterea panourilor actuale, capacitatea invertorului și configurația de montaj. Calculatorul va evalua compatibilitatea noilor panouri cu sistemul existent și va recomanda configurația potrivită pentru extindere.
Instrumentul îți va furniza estimări detaliate privind producția de energie suplimentară, economiile anuale la factura de electricitate și perioada de amortizare a investiției. De asemenea, va indica dacă este necesară înlocuirea invertorului sau dacă sistemul actual poate suporta extinderea planificată.
Este important să înțelegi că rezultatele calculatorului sunt estimative și trebuie validate prin consultarea unui specialist autorizat. Acesta poate efectua măsurători precise ale iradierii solare la locația ta și poate identifica factori specifici care ar putea influența performanța sistemului extins, precum condițiile locale de umbrire sau particularitățile structurale ale acoperișului.
Schema unui sistem fotovoltaic on grid pentru extindere
Sistemul fotovoltaic on-grid extins înseamnă conectarea panourilor fotovoltaice la rețeaua electrică națională, permițând injectarea surplusului de energie și consumul din rețea când producția solară este insuficientă.
Schema tehnică a unui astfel de sistem include componente specifice care asigură funcționarea sigură și eficientă. Pentru a înțelege mai bine cum se alege sistemul solar potrivit și diferențele dintre sistemele off-grid vs on-grid, este util să aprofundezi informații din surse credibile sau să apelezi la ajutorul electricienilor autorizați.
Panourile fotovoltaice suplimentare se integrează în configurația existentă prin intermediul invertorului, care transformă curentul continuu produs de panouri în curent alternativ compatibil cu rețeaua. În funcție de puterea adăugată, poate fi necesar un invertor mai puternic sau instalarea unui al doilea invertor în paralel cu cel existent.
Contorul bidirecțional existent va continua să măsoare atât energia consumată din rețea, cât și energia injectată de sistemul extins. În unele cazuri, poate fi necesară actualizarea contorului pentru a suporta puterea mărită a sistemului. Tabloul electric trebuie adaptat pentru a include protecțiile suplimentare necesare noilor componente.
Sistemul de monitorizare a panourilor fotovoltaice devine și mai important într-o configurație extinsă, permițând urmărirea performanței fiecărei secțiuni a instalației.
Acesta facilitează identificarea rapidă a eventualelor probleme și optimizarea producției de energie.
Multe sisteme moderne oferă aplicații mobile care îți permit să verifici producția în timp real și să primești notificări despre anomalii.
Cel mai indicat este însă să ai la dispoziție un serviciu de mentenanță și operare a panourilor fotovoltaice cu echipe de profesioniști autorizați.
Modificările la nivelul invertoarelor pot include upgrade-ul la un model hibrid dacă dorești să adaugi și funcționalitatea de stocare. Această opțiune îți oferă flexibilitatea de a stoca energia produsă în exces pentru utilizare în perioadele cu producție redusă sau în timpul întreruperilor de curent.
Toate modificările aduse schemei inițiale trebuie documentate și raportate operatorului de distribuție conform reglementărilor în vigoare. Acest proces asigură conformitatea cu standardele de siguranță și permite actualizarea Avizului Tehnic de Racordare dacă este necesar. Documentația completă facilitează și intervențiile viitoare de mentenanță sau extinderi ulterioare.
Procedura de împământare a panourilor fotovoltaice în sistemul extins este esențială pentru siguranța instalației și protecția împotriva descărcărilor electrice. Această procedură trebuie realizată conform standardelor naționale și internaționale de siguranță electrică.
Pentru panourile fotovoltaice adiționale, cadrul metalic trebuie conectat la sistemul de împământare existent prin intermediul unor conductori de protecție adecvați. Această conexiune asigură evacuarea curenților de defect și protecția împotriva trăsnetului. Conductorul de împământare trebuie să aibă secțiunea corespunzătoare puterii sistemului extins.
În cazul adăugării unui sistem de stocare cu baterii, împământarea devine și mai complexă.
Invertorul hibrid trebuie să aibă propriul sistem de împământare conectat la bara principală de împământare.
Sistemul de împământare trebuie să includă și protecție împotriva supratensiunilor prin instalarea de descărcătoare de supratensiune (SPD-uri) atât pe partea de curent continuu, cât și pe cea de curent alternativ. Acestea protejează echipamentele împotriva tensiunilor induse de descărcările atmosferice sau de perturbațiile din rețea.
Verificarea continuității sistemului de împământare se face prin măsurători de rezistență, care trebuie să respecte valorile prescrise în normele tehnice. Rezistența de împământare nu trebuie să depășească 4 ohmi pentru instalațiile rezidențiale și 1 ohm pentru cele industriale, pentru a asigura protecția eficientă a persoanelor și echipamentelor.
Toate conexiunile de împământare trebuie realizate cu materiale rezistente la coroziune și trebuie verificate periodic pentru a menține eficiența protecției. Documentația tehnică trebuie să includă schema detaliată a sistemului de împământare pentru a facilita întreținerea și eventualele modificări viitoare. Testarea anuală a rezistenței de împământare este recomandată pentru menținerea siguranței pe termen lung.
Costuri și beneficii economice ale extinderii unui sistem fotovoltaic
Analiza economică a extinderii sistemului fotovoltaic trebuie să ia în considerare atât investiția inițială, cât și beneficiile pe termen lung pentru a determina rentabilitatea proiectului. Costurile variază în funcție de amploarea extinderii și de complexitatea modificărilor necesare.
Investiția inițială include achiziționarea panourilor suplimentare.La aceasta se adaugă costul unui invertor mai puternic sau al unui invertor suplimentar. Dacă optezi pentru adăugarea unui sistem de stocare, costurile pot crește.
Costurile de instalare și adaptare includ manopera specializată, modificările la tabloul electric, actualizarea sistemului de monitorizare și obținerea avizelor necesare.
Acestea pot însemna sume destul de mari raportate la costul total, în funcție de complexitatea lucrărilor și de necesitatea unor modificări structurale.
Pentru proiectele comerciale sau industriale, costurile administrative pot fi mai ridicate din cauza cerințelor suplimentare de documentație.
Beneficiile economice se manifestă imediat prin reducerea facturilor la energie electrică. Un sistem extins poate diminua dependența de rețeaua electrică, generând economii anuale semnificative. Pentru o gospodărie cu consum mediu, economia anuală poate varia în funcție de mărimea extinderii și de prețul energiei din rețea.
Perioada de amortizare a investiției este de obicei între 6-10 ani, în funcție de costul energiei din rețea și de eficiența sistemului extins.
Amortizarea poate varia între 4 și 12 ani sau chiar mai puțin de 3 ani în cazuri favorabile, în funcție de diverși factori, inclusiv costul energiei, eficiența sistemului, locația geografică și subvențiile disponibile.
După această perioadă, toate economiile generate reprezintă profit net pentru următorii 15-20 de ani, durata de viață medie a panourilor fotovoltaice.
Creșterea constantă a prețurilor la energie accelerează amortizarea și mărește beneficiile pe termen lung.
Pentru întreprinderile cu consumuri mari de energie, beneficiile sunt amplificate prin reducerea costurilor operaționale și îmbunătățirea competitivității.
Sistemele extinse pot contribui la atingerea obiectivelor de sustenabilitate și pot genera credite de carbon valorificabile pe piețele specializate.
În plus, companiile pot beneficia de deduceri fiscale și de îmbunătățirea reputației în rândul clienților și partenerilor preocupați de responsabilitatea de mediu.
Recapitularea pașilor tehnici pentru implementarea extinderii unui sistem fotovoltaic
Implementarea cu succes a extinderii sistemului fotovoltaic necesită parcurgerea unei secvențe logice de pași tehnici, fiecare cu importanța sa în asigurarea funcționării corecte a instalației finale.
Evaluarea inițială începe cu analiza detaliată a sistemului existent, incluzând măsurarea performanțelor actuale, verificarea stării panourilor și a invertorului, și identificarea limitărilor tehnice.
Această etapă determină tipul și amploarea extinderii posibile fără compromiterea siguranței sau eficienței sistemului.
Verifici documentația tehnică originală și evaluezi dacă structura de susținere poate suporta greutatea panourilor adiționale.
Proiectarea tehnică implică calculul precis al numărului de panouri necesare, determinarea schemei de legare potrivite și dimensionarea componentelor auxiliare.
Se elaborează planurile de montaj și se obțin avizele necesare de la operatorul de distribuție și autoritățile locale competente.
Această fază include și simulări ale producției de energie pentru diferite scenarii de consum.
Achiziționarea componentelor se face pe baza specificațiilor tehnice stabilite, acordând atenție specială compatibilității cu sistemul existent.
Se recomandă alegerea de produse compatibile în ceea ce privește panouril și invertorul pentru a asigura integrarea fără probleme și menținerea garanțiilor.
Aici trebuie să verifici certificările de calitate și conformitatea cu standardele europene.

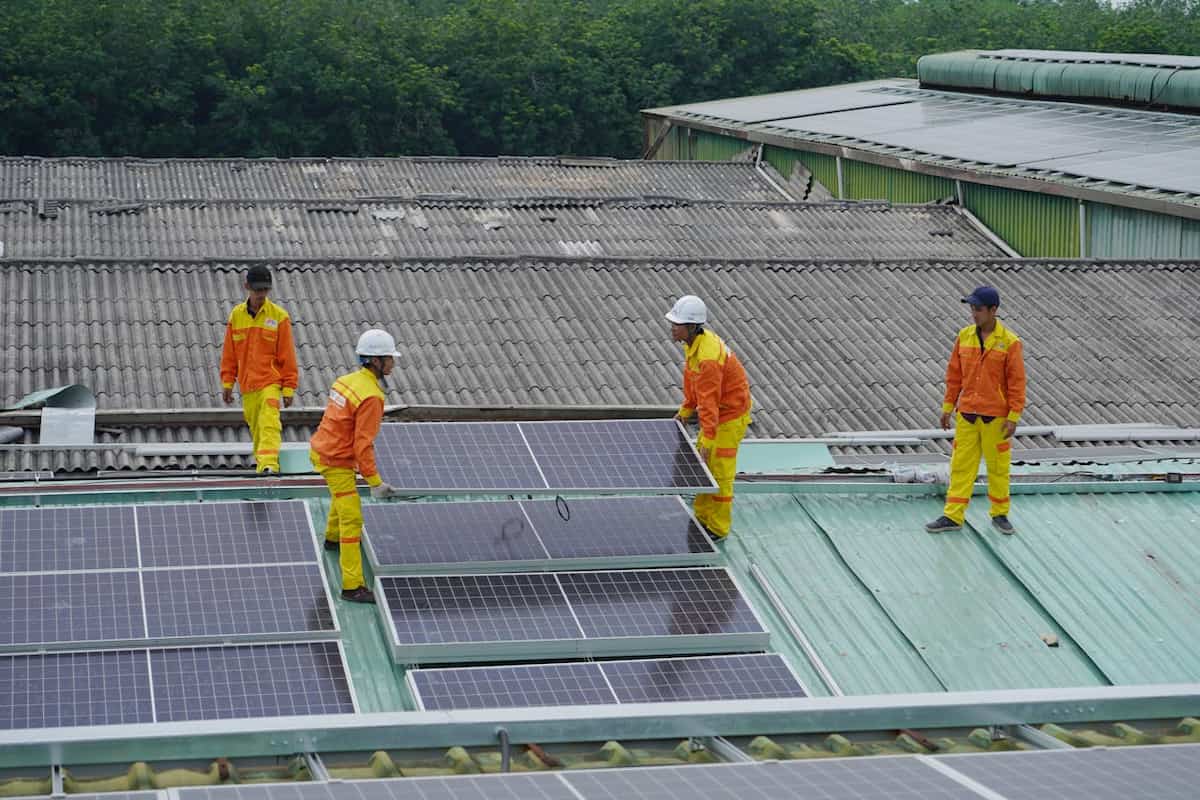

Instalarea fizică începe cu pregătirea structurilor de montaj și continuă cu poziționarea panourilor conform planului de amplasare.
Se realizează conexiunile electrice respectând schema de legare proiectată și se instalează componentele de protecție și monitorizare.
Toate lucrările trebuie executate de personal autorizat ANRE pentru a respecta cerințele legale.
Testarea și punerea în funcțiune includ verificarea tuturor conexiunilor, măsurarea parametrilor electrici și testarea sistemelor de protecție.
Acum se configurează sistemul de monitorizare și se efectuează teste de funcționare în diferite condiții de încărcare.
Tot acum se verifică sincronizarea cu rețeaua și funcționarea corectă a protecțiilor împotriva supratensiunilor.
Finalizarea proiectului presupune actualizarea documentației tehnice, raportarea modificărilor către operatorul de distribuție și instruirea utilizatorului privind funcționarea sistemului extins. Se stabilește programul de mentenanță preventivă pentru menținerea performanțelor ridicate pe termen lung și se arhivează toate certificatele și garanțiile componentelor instalate.
Extinderea sistemului fotovoltaic reprezintă o investiție strategică care îți permite să maximizezi beneficiile energiei solare adaptându-te la nevoile în schimbare. Prin parcurgerea atentă a tuturor etapelor tehnice – de la calculul precis al necesarului de panouri până la implementarea corectă a schemei de legare și a sistemului de împământare – poți transforma această extindere într-o sursă durabilă de economii și independență energetică.
Succesul proiectului depinde de planificarea detaliată, alegerea componentelor compatibile și respectarea standardelor de siguranță. Colaborarea cu specialiști autorizați și utilizarea calculatoarelor de panouri solare pentru dimensionarea corectă sunt esențiale pentru obținerea rezultatelor dorite și amortizarea rapidă a investiției în următorii ani de funcționare eficientă. Nu uita să verifici periodic performanța sistemului și să efectuezi întreținerea necesară pentru a te bucura de beneficiile maxime ale energiei solare pe termen lung.
Ce pași vei face în continuare pentru a-ți extinde sistemul fotovoltaic? Ești pregătit să începi acest proiect important?
