Instalarea unui sistem fotovoltaic eficient depinde în mare măsură de modul în care panourile sunt conectate la invertor, iar combinarea modulelor de puteri diferite necesită o înțelegere clară a schemelor de legare serie și paralel. În acest articol, vei descoperi cum să optimizezi configurația sistemului fotovoltaic, evitând pierderile de energie și asigurând funcționarea corectă a întregii instalații.
Rezumat
Conectarea panourilor fotovoltaice de puteri diferite este un proces delicat, iar o configurare greșită poate reduce randamentul cu 30–40% și poate provoca supraîncălziri sau defecte.
Alegerea corectă între legarea în serie, paralel sau mixtă depinde de tensiune, curent și cerințele invertorului, iar diferențele dintre panouri pot crea dezechilibre majore dacă nu sunt gestionate corect.
Utilizarea șirurilor omogene, a diodelor de blocare, optimizatoarelor sau microinvertoarelor este esențială pentru creșterea eficienței și protejarea panourilor dintr-un sistem neomogen.
Mulți proprietari care doresc să-și extindă sistemul fotovoltaic sau să combine panouri de puteri diferite se confruntă cu dilema: cum se leagă corect aceste module pentru a obține randamentul maxim?
Succesul unui sistem fotovoltaic depinde în mare măsură de modul în care panourile sunt conectate între ele și la invertor. Când lucrezi cu panouri de puteri diferite, această provocare devine și mai complexă, necesitând o înțelegere aprofundată a principiilor electrice și a impactului pe care îl au diferitele configurații asupra performanței generale.
O conectare incorectă poate duce la pierderi semnificative de energie, reducând randamentul sistemului cu până la 30-40%.
Mai mult, incompatibilitatea între panouri poate genera supraîncălziri, deteriorarea prematură a componentelor sau chiar riscuri de siguranță.
De aceea, înțelegerea modului corect de montaj și instalare a panourilor fotovoltaice reprezintă fundamentul oricărei instalații eficiente de producere a energiei verzi, solare.
Provocările specifice apar atunci când combini panouri cu specificații diferite – tensiuni, curenți sau puteri nominale distincte. Fiecare panou își are propriile caracteristici electrice, iar modul în care acestea interacționează în cadrul sistemului determină performanța finală.
O schemă de legare bine gândită poate transforma o instalație potențial problematică într-un sistem fotovoltaic eficient și durabil, indiferent dacă vorbim despre o panouri solare pentru case, fie că vorbim de un proiect comercial de dimensiuni mai mari.
Schema legare panouri fotovoltaice - Principiile fundamentale
Pentru a înțelege cum se conectează corect panourile solare, trebuie să stăpânești două concepte fundamentale: conectarea panourilor fotovoltaice în serie sau paralel, deoarece fiecare metodă are propriile caracteristici și se aplică în situații specifice, în funcție de obiectivele sistemului și de specificațiile componentelor.
Conectarea în serie funcționează prin legarea panourilor unul după altul, creând un lanț electric în care tensiunea se adună, iar curentul rămâne constant.
Imaginează-ți o baterie formată din mai multe celule – tensiunea totală este suma tensiunilor individuale, dar capacitatea de curent este limitată de cea mai slabă celulă.
Această metodă este ideală când ai nevoie de tensiuni mai mari pentru a alimenta invertorul, fiind frecvent utilizată în instalațiile rezidențiale unde spațiul pe acoperiș permite montarea mai multor panouri.
Pe de altă parte, conectarea în paralel implică legarea tuturor bornelor pozitive împreună și a celor negative împreună.
În această configurație, tensiunea rămâne constantă (egală cu cea a unui singur panou), dar curentul se adună.
Această abordare se potrivește situațiilor în care vrei să crești capacitatea de curent fără a modifica tensiunea sistemului.
Alegerea între aceste două metode depinde de mai mulți factori:
specificațiile invertorului;
caracteristicile panourilor disponibile;
condițiile de instalare;
obiectivele de performanță.
În practică, multe sisteme folosesc o combinație a ambelor metode – configurația mixtă – pentru a echilibra atât tensiunea, cât și curentul. Această flexibilitate permite adaptarea sistemului la cerințe specifice, fie că vorbim despre o casă de familie sau despre un depozit industrial.
Un aspect esențial în proiectarea schemei de legare este compatibilitatea între panouri.
Când folosești panouri cu puteri diferite, trebuie să înțelegi cum aceste diferențe vor afecta performanța întregului sistem și să adopți strategii pentru minimizarea pierderilor.
Diferențele de tensiune sau curent pot crea dezechilibre care reduc eficiența generală, de aceea planificarea atentă a configurației devine esențială pentru succesul instalației.
Conectarea în serie a panourilor fotovoltaice de puteri diferite
Conectarea în paralel oferă o abordare diferită pentru gestionarea panourilor cu puteri diferite, având propriile avantaje și limitări. În această configurație, toate bornele pozitive se conectează împreună, la fel și cele negative, rezultând o tensiune constantă și un curent total care reprezintă suma curenților individuali. Această metodă este preferată în anumite situații specifice unde flexibilitatea și rezistența la umbrire sunt prioritare.
Provocarea principală în conectarea în paralel apare când panourile au tensiuni diferite.
Sistemul va funcționa la tensiunea celui mai mic panou, iar panourile cu tensiuni mai mari pot deveni surse de curent pentru cele cu tensiuni mai mici, creând un flux invers de energie care poate duce la supraîncălzire și deteriorare.
Acest fenomen este deosebit de problematic în instalațiile unde diferențele de tensiune depășesc valoarea nominală.
Pentru a înțelege mai bine acest fenomen, să considerăm un exemplu cu trei panouri conectate în paralel: primul cu 12V și 6A, al doilea cu 10V și 8A, iar al treilea cu 12V și 6A. Tensiunea sistemului va fi limitată la 10V, iar curentul total va fi de 20A. Panourile cu 12V vor tinde să alimenteze panoul cu 10V, creând un dezechilibru energetic care poate reduce eficiența și poate genera căldură excesivă în conexiuni.
Pentru a preveni aceste probleme, este esențială utilizarea diodelor de blocare. Aceste componente permit curentului să circule doar într-o singură direcție, protejând panourile cu tensiune mai mică de curentul invers. Diodele trebuie dimensionate corespunzător pentru a suporta curentul maxim al panoului și trebuie să aibă o cădere de tensiune cât mai mică pentru a minimiza pierderile – de obicei sub 0.3V pentru a menține eficiența ridicată.
Un avantaj important al conectării în paralel este rezistența mai bună la umbrire parțială.
Dacă un panou este umbrit sau defect, celelalte panouri pot continua să funcționeze la capacitate aproape normală, spre deosebire de conectarea în serie, unde un panou umbrit afectează întregul șir.
Această caracteristică face conectarea în paralel potrivită pentru acoperișuri cu geometrie complexă sau pentru zone unde umbrirea temporară este inevitabilă.
Conectarea în paralel este recomandată în special pentru sistemele cu tensiuni mai mici sau când vrei să maximizezi curentul disponibil. Este, de asemenea, preferabilă în situații unde panourile sunt expuse la condiții diferite de iluminare sau când există riscul de umbrire parțială – de exemplu, în instalațiile urbane unde clădirile înconjurătoare pot crea umbre variabile pe parcursul zilei.
Conectarea în paralel pentru panouri cu specificații și puteri diferite
Conectarea în paralel oferă o abordare diferită pentru gestionarea panourilor cu puteri diferite, având propriile avantaje și limitări. În această configurație, toate bornele pozitive se conectează împreună, la fel și cele negative, rezultând o tensiune constantă și un curent total care reprezintă suma curenților individuali. Această metodă este preferată în anumite situații specifice unde flexibilitatea și rezistența la umbrire sunt prioritare.
Provocarea principală în conectarea în paralel apare când panourile au tensiuni diferite.
Sistemul va funcționa la tensiunea celui mai mic panou, iar panourile cu tensiuni mai mari pot deveni surse de curent pentru cele cu tensiuni mai mici, creând un flux invers de energie care poate duce la supraîncălzire și deteriorare.
Acest fenomen este deosebit de problematic în instalațiile unde diferențele de tensiune depășesc valoarea nominală.
Pentru a înțelege mai bine acest fenomen, să considerăm un exemplu cu trei panouri conectate în paralel: primul cu 12V și 6A, al doilea cu 10V și 8A, iar al treilea cu 12V și 6A. Tensiunea sistemului va fi limitată la 10V, iar curentul total va fi de 20A. Panourile cu 12V vor tinde să alimenteze panoul cu 10V, creând un dezechilibru energetic care poate reduce eficiența și poate genera căldură excesivă în conexiuni.
Pentru a preveni aceste probleme, este esențială utilizarea diodelor de blocare. Aceste componente permit curentului să circule doar într-o singură direcție, protejând panourile cu tensiune mai mică de curentul invers. Diodele trebuie dimensionate corespunzător pentru a suporta curentul maxim al panoului și trebuie să aibă o cădere de tensiune cât mai mică pentru a minimiza pierderile – de obicei sub 0.3V pentru a menține eficiența ridicată.
Un avantaj important al conectării în paralel este rezistența mai bună la umbrire parțială.
Dacă un panou este umbrit sau defect, celelalte panouri pot continua să funcționeze la capacitate aproape normală, spre deosebire de conectarea în serie, unde un panou umbrit afectează întregul șir.
Această caracteristică face conectarea în paralel potrivită pentru acoperișuri cu geometrie complexă sau pentru zone unde umbrirea temporară este inevitabilă.
Conectarea în paralel este recomandată în special pentru sistemele cu tensiuni mai mici sau când vrei să maximizezi curentul disponibil. Este, de asemenea, preferabilă în situații unde panourile sunt expuse la condiții diferite de iluminare sau când există riscul de umbrire parțială – de exemplu, în instalațiile urbane unde clădirile înconjurătoare pot crea umbre variabile pe parcursul zilei.
Conectarea panourilor fotovoltaice la invertor: considerații tehnice
După cum este știut, conectarea panourilor fotovoltaice la invertor reprezintă punctul critic al oricărui montaj de sistem fotovoltaic.
Această conexiune necesită o planificare atentă, în special când lucrezi cu panouri de puteri diferite, deoarece orice incompatibilitate poate compromite performanța întregului sistem.
Toate tipurile de invertoare au specificații precise pentru tensiunea de intrare – o fereastră operațională în care poate funcționa eficient, de obicei între 150V și 600V pentru sistemele rezidențiale. Tensiunea generată de șirul de panouri trebuie să se încadreze în această fereastră în toate condițiile de funcționare, de la temperaturi scăzute (când tensiunea crește cu aproximativ 0.3-0.5% per grad Celsius) până la temperaturi ridicate (când tensiunea scade proporțional).
Curentul maxim pe care îl poate gestiona invertorul este un alt parametru crucial.
Suma curenților tuturor șirurilor conectate în paralel la invertor nu trebuie să depășească capacitatea acestuia.
În caz contrar, invertorul se va proteja prin limitarea puterii de intrare, reducând eficiența sistemului și potențial declanșând alarme sau opriri temporare.
Pentru instalațiile comerciale cu puteri mai mari, acest aspect devine și mai important, necesitând calcule precise și marje de siguranță adecvate.
Cablarea reprezintă un aspect adesea subestimat, dar critic pentru performanța sistemului.
Cablurile trebuie dimensionate nu doar pentru curentul maxim, ci și pentru a minimiza pierderile de tensiune.
O regulă generală este ca pierderile în cabluri să nu depășească 2-3% din tensiunea sistemului.
Pentru distanțe mari sau curenți mari, poate fi necesară utilizarea cablurilor cu secțiune mai mare – de exemplu, 6mm² pentru distanțe până la 20m sau 10mm² pentru distanțe mai mari.
Protecția electrică este obligatorie pentru siguranța sistemului.
Aceasta include siguranțe sau întrerupătoare automate dimensionate corespunzător, dispozitive de protecție împotriva supratensiunilor și, în multe cazuri, întrerupătoare de izolare pentru mentenanță.
Fiecare șir de panouri ar trebui să aibă propria protecție individuală, calibrată la 1.25 ori curentul maxim al șirului pentru a preveni declanșările false, dar suficient de sensibilă pentru a proteja împotriva scurtcircuitelor.
Pentru sistemele cu panouri de puteri foarte diferite, poate fi benefică utilizarea invertoarelor cu mai multe intrări MPPT independente. Fiecare intrare poate optimiza performanța unui grup de panouri cu caracteristici similare, maximizând eficiența generală a sistemului. Această abordare este deosebit de valoroasă în instalațiile unde panourile sunt orientate în direcții diferite sau sunt expuse la condiții de iluminare variabile.
Cum se leagă panourile fotovoltaice: ghid practic pas cu pas
Procesul fizic de conectare a panourilor fotovoltaice necesită atenție la detalii și respectarea unor proceduri de siguranță stricte. Indiferent de configurația aleasă, există pași fundamentali care trebuie urmați pentru a asigura o instalare corectă și sigură, evitând problemele comune care pot compromite performanța sau siguranța sistemului.
Primul pas esențial este planificarea detaliată a sistemului.
Aceasta include calcularea tensiunilor și curenților pentru fiecare configurație posibilă, verificarea compatibilității cu invertorul și determinarea rutei optime pentru cabluri. Un desen tehnic al sistemului te va ajuta să vizualizezi conexiunile și să identifici potențialele probleme înainte de începerea lucrărilor. Pentru instalațiile mai complexe, merită să creezi și o listă de materiale detaliată pentru a evita întârzierile cauzate de componente lipsă.
Pregătirea echipamentelor și instrumentelor este crucială pentru o instalare eficientă.

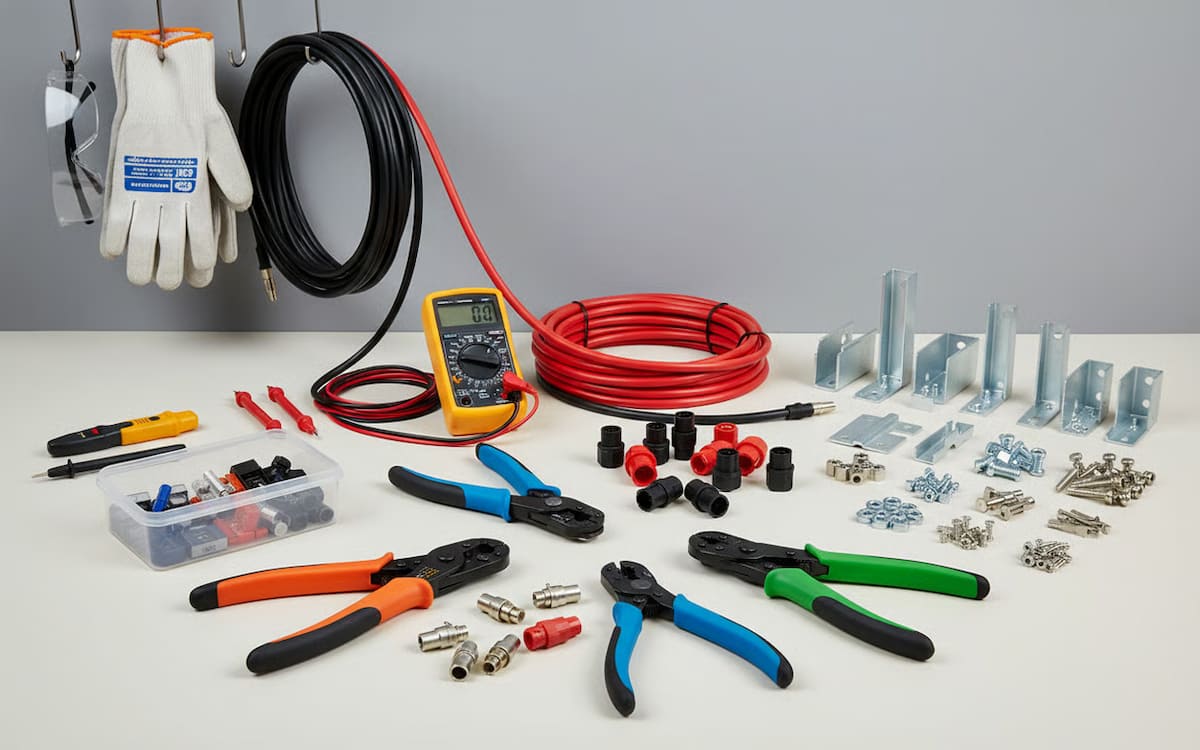

Vei avea nevoie de cabluri fotovoltaice certificate (de obicei 4mm² sau 6mm² în funcție de curenți și distanțe), conectori MC4 de calitate, clești pentru sertizare, multimetru pentru măsurători, echipament de protecție individuală (mănuși izolante, ochelari de protecție, ham de siguranță pentru lucrul la înălțime) și instrumente pentru fixarea panourilor. Toate componentele trebuie să fie compatibile și certificate pentru utilizare în sisteme fotovoltaice, rezistente la UV și la condițiile meteorologice extreme.

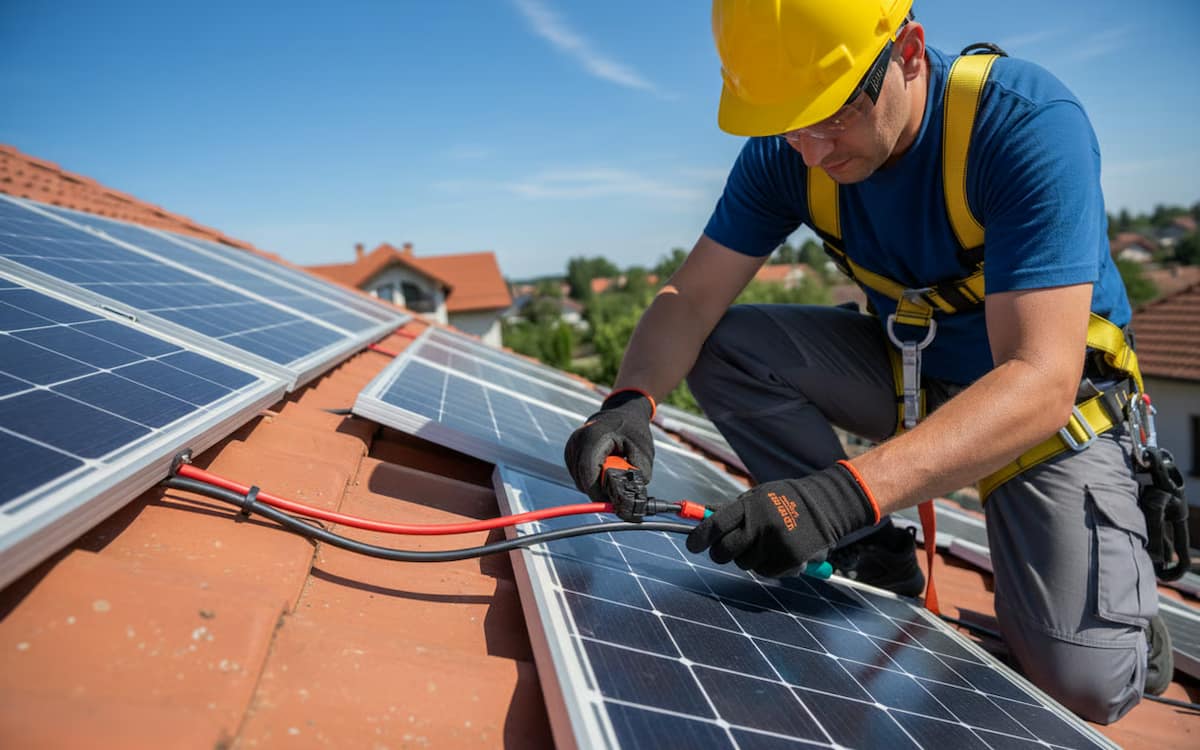

Conectarea fizică începe cu verificarea polarității fiecărui panou.
Majoritatea panourilor au marcaje clare pentru bornele pozitive și negative, dar o verificare cu multimetrul în condiții de lumină este întotdeauna recomandată pentru a evita erorile costisitoare. Pentru conectarea în serie, conectezi borna pozitivă a unui panou la borna negativă a panoului următor, continuând până când toate panourile sunt legate în lanț. Asigură-te că fiecare conexiune este strânsă corespunzător – un clic distinct indică că conectorul MC4 este blocat corect.
În cazul conectării în paralel, toate bornele pozitive se conectează la un conductor comun pozitiv, iar toate bornele negative la un conductor comun negativ. Este esențial să folosești conectori de distribuție adecvați sau bare de conexiune pentru a asigura conexiuni sigure și durabile. Evită improvizațiile – componentele de calitate inferioară pot crea puncte de rezistență care generează căldură și pot duce la defecțiuni.
Testarea sistemului trebuie făcută în etape.
Măsoară tensiunea și curentul la ieșirea fiecărui șir înainte de conectarea la invertor. Verifică că valorile măsurate corespund cu calculele teoretice (cu o marjă de toleranță de 5-10%) și că nu există scurtcircuite sau conexiuni defecte. Doar după aceste verificări poți proceda la conectarea la invertor. Pentru instalațiile mai mari, documentează fiecare măsurătoare – aceste date vor fi valoroase pentru depanarea viitoare și pentru monitorizarea performanțelor.
Aspectele de siguranță nu trebuie neglijate niciodată.
Lucrează întotdeauna cu echipament de protecție, evită lucrul în condiții meteorologice nefavorabile (vânt puternic, ploaie, zăpadă) și respectă procedurile de izolare electrică. Panourile fotovoltaice generează electricitate imediat ce sunt expuse la lumină, deci tratează-le ca pe niște surse electrice active chiar și înainte de conectarea la invertor. Pentru instalațiile pe acoperiș, folosește întotdeauna ham de siguranță și lucrează cu un partener care să te asiste.
Optimizarea performanței pentru sisteme cu panouri de puteri diferite
Maximizarea eficienței unui sistem fotovoltaic cu panouri de puteri diferite necesită o abordare strategică care să țină cont de caracteristicile specifice ale fiecărui component. Optimizarea nu se limitează doar la conectarea corectă, ci implică și monitorizarea continuă și ajustările periodice pentru a menține performanțele la nivel maxim pe întreaga durată de viață a sistemului.
Una dintre cele mai eficiente strategii de optimizare este utilizarea tehnologiei MPPT (Maximum Power Point Tracking) la nivel individual sau de grup.
Regulatoarele MPPT moderne pot gestiona multiple intrări independente, permițând fiecărui grup de panouri să funcționeze la punctul său de putere maximă, indiferent de performanța celorlalte grupuri.
Această tehnologie este deosebit de valoroasă în sistemele cu panouri de puteri diferite, unde poate recupera până la 20-25% din energia care altfel s-ar pierde din cauza dezechilibrelor.
Monitorizarea în timp real a performanțelor fiecărui șir sau panou individual oferă informații valoroase pentru optimizare.
Sistemele moderne de monitorizare pot detecta rapid problemele, de la umbrirea parțială până la defectarea unui panou, permițând intervenții rapide pentru menținerea eficienței.
Multe platforme oferă și analize comparative care te ajută să identifici tendințele de degradare și să planifici întreținerea preventivă.
Pentru instalațiile comerciale, aceste date devin esențiale pentru calcularea rentabilității și pentru justificarea investiției.
Configurarea inteligentă a grupurilor de panouri poate compensa parțial diferențele de specificații.
De exemplu, două panouri mai mici conectate în serie pot echivala cu un panou mai mare, permițând conectarea în paralel a grupurilor echivalente.
Această abordare necesită calcule atente, dar poate îmbunătăți semnificativ performanțele.
În practică, poți crea „panouri virtuale” cu caracteristici similare prin combinarea strategică a panourilor fizice disponibile.
Întreținerea preventivă joacă un rol crucial în optimizarea pe termen lung.
Curățarea regulată a panourilor (de 2-4 ori pe an, în funcție de mediul înconjurător), verificarea conexiunilor și înlocuirea componentelor uzate pot preveni degradarea performanțelor.
Pentru sistemele cu panouri de puteri diferite, această întreținere este și mai importantă, deoarece orice dezechilibru poate afecta întregul sistem.
Praful, frunzele sau excrementele de păsări pot reduce eficiența cu 15-30%, iar impactul este amplificat în sistemele cu panouri conectate în serie.
Un alt aspect al optimizării este ajustarea unghiului de înclinare și orientării panourilor pentru a maximiza expunerea la soare.
Deși acest lucru nu este întotdeauna posibil după instalare, merită luat în considerare în faza de proiectare.
Pentru România, unghiul optim de înclinare este de aproximativ 35-40 de grade, cu orientare spre sud. Abaterile de la aceste valori pot reduce producția cu 10-20%, dar pot fi compensate parțial prin creșterea numărului de panouri.
Conectarea corectă a panourilor fotovoltaice de puteri diferite reprezintă o provocare tehnică care poate fi depășită prin înțelegerea principiilor fundamentale și aplicarea strategiilor adecvate. Succesul depinde de planificarea atentă, alegerea configurației potrivite pentru situația ta specifică și implementarea măsurilor de protecție necesare pentru siguranța și durabilitatea sistemului.
